CodeSys加密操作教程

Lars Møller avatar

WIBU

2025-04-01

CodeSys 加密技术结合 CodeMeter 先进的安全解决方案，通过多层级的加密机制、精细化的访问控制及灵活的许可管理，为工业自动化企业提供了完善的 PLC 设备安全防护体系。CodeSys 加密功能通过CodeMeter 安全保护方案，确保仅授权用户和设备能够访问、修改和执行受保护的工程项目，从而有效防止软件篡改、非法复制及未经授权的访问，全面保障企业的知识产权和生产安全。通过 CodeMeter 授权管理，安全地管理多个客户的 PLC 设备，确保项目的专属性和数据安全性。

aaaaaaaaaaaa前言

在现代工业自动化领域，设备安全性与数据完整性 是企业数字化转型过程中亟待解决的核心问题。随着工业 4.0 和智能制造的加速推进，PLC（可编程逻辑控制器） 已成为工业控制系统的核心组件，其运行安全性直接关系到生产连续性和企业运营稳定性。然而，PLC 设备若遭受未经授权的访问、恶意篡改或非法复制，可能导致严重的生产异常、设备损坏，甚至引发重大安全事故，对企业的经济效益和市场竞争力构成威胁。
针对 PLC 设备所面临的安全挑战，以下几个关键问题尤为突出：

aaaaaaaaaaaa1. 工业自动化环境的安全挑战

远程访问风险加剧：随着工业物联网（IIoT）和云端控制技术的普及，PLC 设备越来越多地连接至企业网络，这不仅提升了生产效率，也使其更容易成为黑客攻击的目标。
控制逻辑篡改风险：未经授权的代码修改可能导致生产数据失真、设备运行异常，甚至影响整个工厂的安全性。
知识产权保护需求迫切：企业在 PLC 逻辑控制程序开发方面投入巨大，若代码被非法复制或滥用，不仅会造成经济损失，还可能削弱企业的市场竞争力。

aaaaaaaaaaaa2. CodeMeter 赋能 CodeSys 加密技术的核心优势

CodeSys 加密技术结合 CodeMeter 先进的安全解决方案，通过多层级的加密机制、精细化的访问控制及灵活的许可管理，为工业自动化企业提供了完善的 PLC 设备安全防护体系。CodeMeter 通过CmDongle、CmCard 及 CmActLicense 等安全许可方式，确保 PLC 代码在传输与执行过程中始终处于受控状态，从而避免未经授权的篡改和滥用。
无论是OEM 设备制造商、系统集成商还是工厂维护工程师，都可以借助 CodeSys 与 CodeMeter 的深度整合，防止未经授权的访问，确保控制代码的完整性，并优化知识产权保护。CodeMeter 还支持按需激活等机制，进一步提升软件许可管理的灵活性，为企业带来更具竞争力的商业模式。
多层次的安全架构：CodeSys 结合公司码（企业级加密）与产品码（设备级加密），确保只有经过授权的用户才能访问 PLC 设备。
CodeMeter 技术深度集成：CodeMeter 可与 CodeSys V3.5 编程环境无缝结合，为 PLC 软件提供端到端的加密防护，防止代码逆向工程及未经许可的访问。
高强度加密存储与传输：CodeMeter 支持 CmDongle、CmCard 及 CmActLicense 等多种安全许可机制，确保 PLC 工程数据在存储和传输过程中不被篡改或窃取。

aaaaaaaaaaaa3. CodeSys 加密的典型应用场景

OEM 设备制造商：利用 CodeMeter 与 CodeSys 的集成，确保 PLC 代码不被非法复制，防止未经授权的竞争对手擅自使用企业的自动化控制技术。
系统集成商：通过 CodeMeter 授权管理，安全地管理多个客户的 PLC 设备，确保项目的专属性和数据安全性。
工厂维护工程师：借助 CodeMeter 许可控制机制，实现精细化的访问权限管理，确保只有经过授权的工程师才能修改关键控制代码，避免误操作或恶意篡改。
CodeSys 加密功能通过CodeMeter 安全保护方案，确保仅授权用户和设备能够访问、修改和执行受保护的工程项目，从而有效防止软件篡改、非法复制及未经授权的访问，全面保障企业的知识产权和生产安全。
本教程将详细介绍 CodeSys PLC 加密操作流程，涵盖 公司码配置、加密设置及效果验证 等关键步骤，帮助工业自动化工程师和技术人员高效实施 CodeSys 加密技术，确保 PLC 设备的安全性，保障工业控制系统的稳定运行。

aaaaaaaaaaaa4. CodeSys加密操作流程

aaaaaaaaaaaa1. 添加公司码

对已有的工业自动化工程进行添加公司码：
  • 打开 CodeSys，进入要保护的工程。

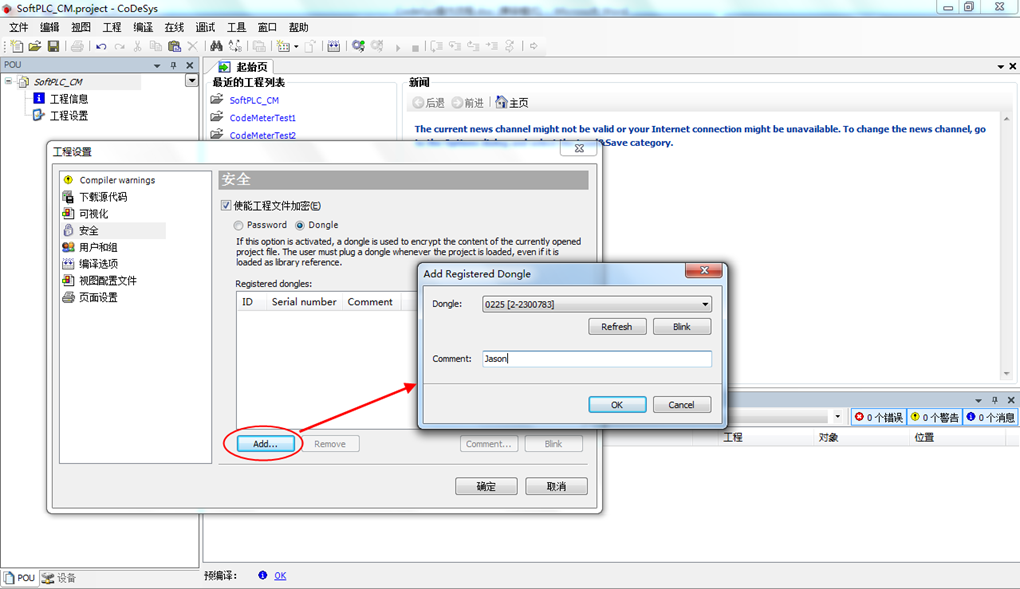

  • 点击 “工程” 菜单项，依次选择 “工程设置” → “安全” → “使能工程文件加密”。
  • 选择 “dongle” 作为加密方式，点击 “add” 按钮，添加公司码。
  • 如果是新建工程，每次创建新工程时都需要再次进行添加。

aaaaaaaaaaaa2. 设置加密

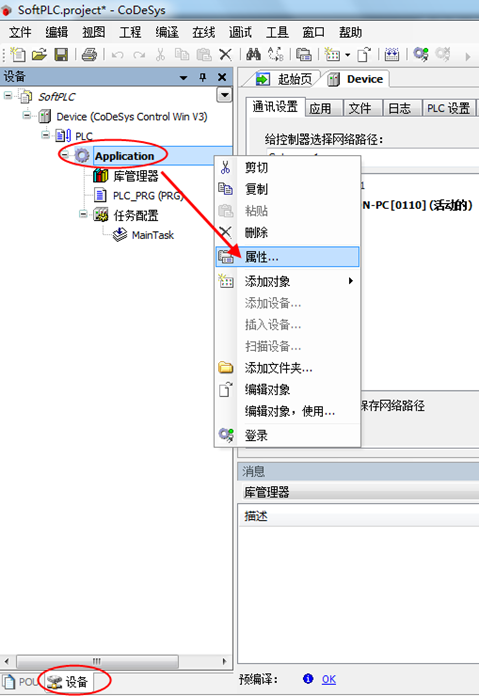

  • 在 “设备” 选项卡下，右键点击目标应用程序名称，选择 “属性”。

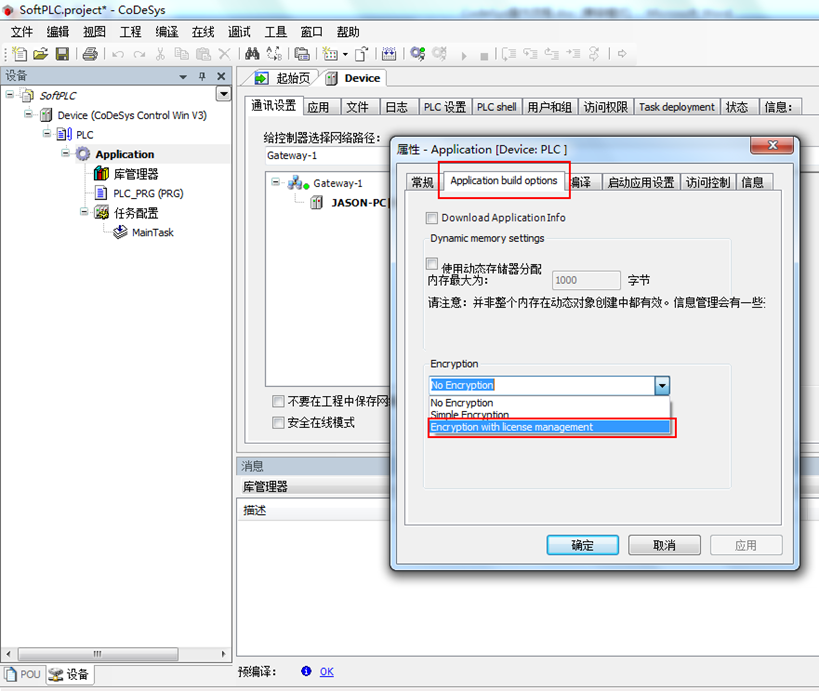

  • 进入 “Application Build Options”，在 “Encryption” 选择框中，选中 “Encryption with license management”。

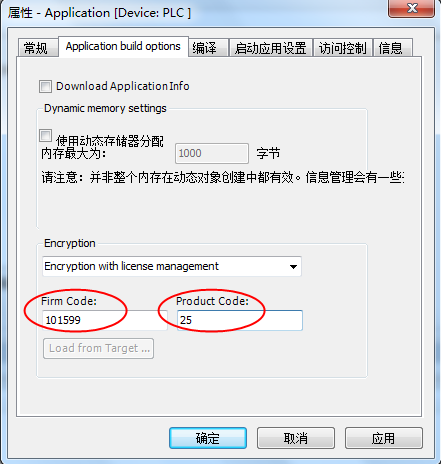

  • 在对应字段填写 公司码（基于加密狗母锁信息）和 产品码（用户自由定义）。
  • PLC 加密设置完成后，只有拥有对应公司码和产品码的设备才能访问 PLC 设备。

aaaaaaaaaaaa3. 加密完成

  • 完成上述配置后，保存工程。
  • 拔出所有加密锁，以测试加密效果。

aaaaaaaaaaaa效果验证

aaaaaaaaaaaa1. 无母锁情况

  • 重新打开工程。

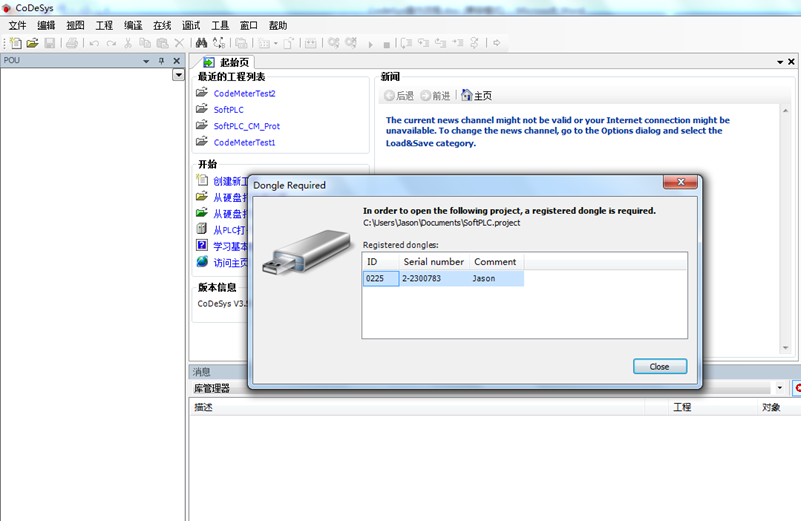

  • 若母锁不存在，将弹出提示信息，表明此工程需要母锁才能进行编程。

aaaaaaaaaaaa2. 无授权子锁情况

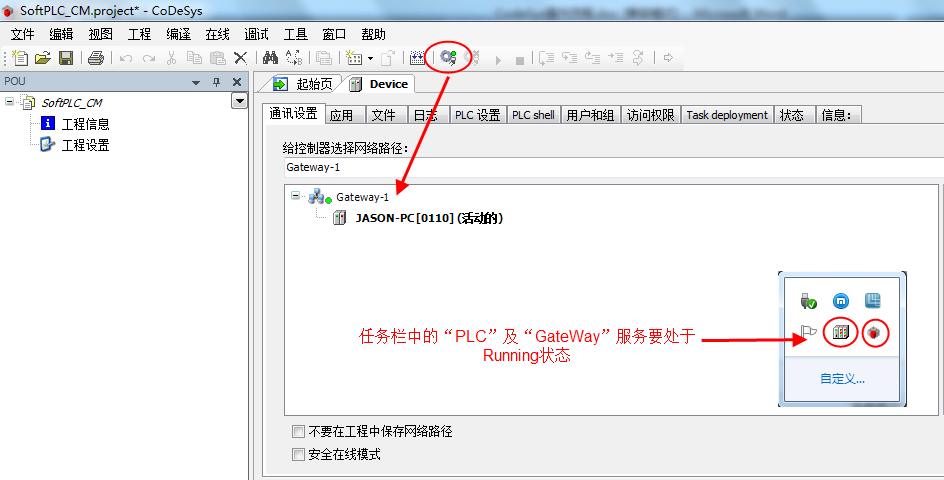

  • 尝试登录至 PLC 设备。

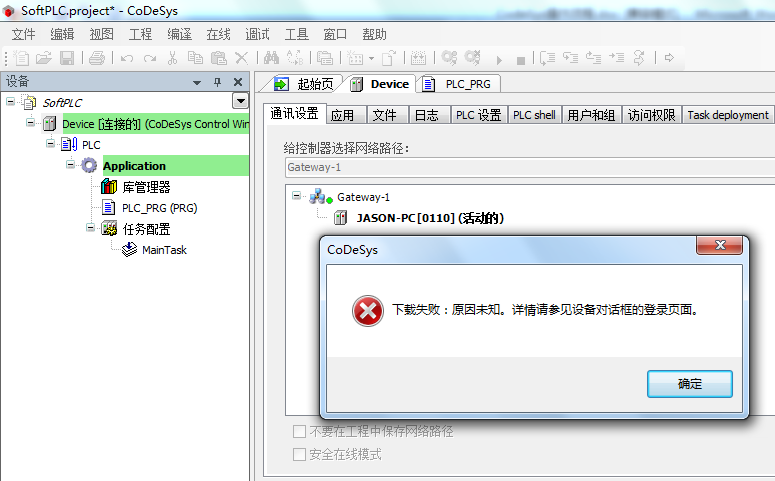

  • 若未插入授权子锁，将无法成功登录，界面会提示错误信息。

aaaaaaaaaaaa3. 插入授权子锁并登录

  • 插入已授权的子锁。
  • 点击任务栏 “登录” 按钮，成功登录 PLC 设备。

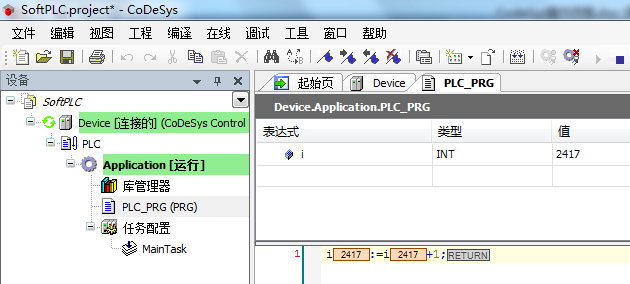

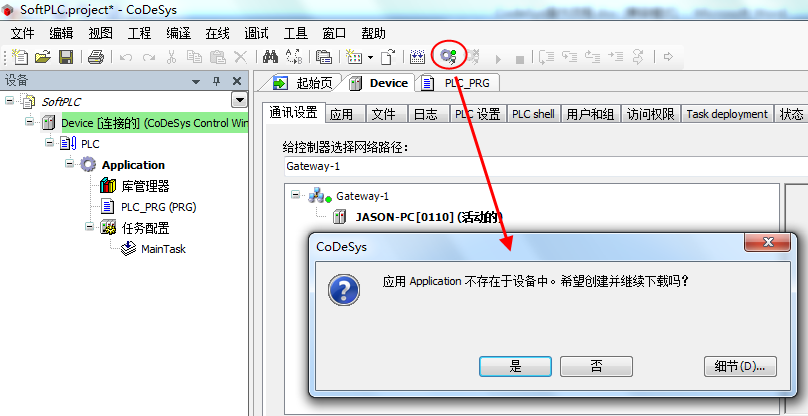

  • 传输已编程项目至 PLC，点击 “运行” 按钮，程序正常运行。

aaaaaaaaaaaa故障排查

若加密锁已插入但仍无法登录，请执行以下步骤：

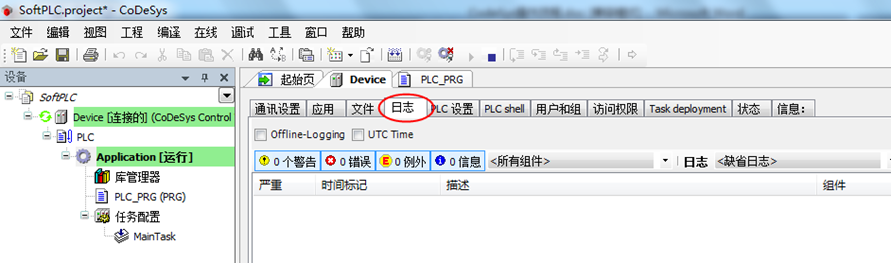

  1. 检查设备日志信息以确定问题来源。
  1. 进入 “编译” 菜单，点击 “清除” 以清除之前的部署记录。
  2. 重新尝试部署，确认问题是否解决。

aaaaaaaaaaaa总结

随着工业控制系统的复杂性和网络化程度不断提高，PLC 设备的安全防护已成为工业自动化企业不可忽视的关键问题。未经加密的控制逻辑容易受到网络攻击、内部篡改及非法复制的威胁，而传统的物理隔离或单一身份认证机制已无法满足现代工业环境的安全需求。
CodeSys 加密技术结合 CodeMeter 先进的安全解决方案，通过多层级的加密机制、精细化的访问控制及灵活的许可管理，为工业自动化企业提供了完善的 PLC 设备安全防护体系。CodeMeter 通过CmDongle、CmCard 及 CmActLicense 等安全许可方式，确保 PLC 代码在传输与执行过程中始终处于受控状态，从而避免未经授权的篡改和滥用。
无论是OEM 设备制造商、系统集成商还是工厂维护工程师，都可以借助 CodeSys 与 CodeMeter 的深度整合，防止未经授权的访问，确保控制代码的完整性，并优化知识产权保护。CodeMeter 还支持按需激活等机制，进一步提升软件许可管理的灵活性，为企业带来更具竞争力的商业模式。
未来，随着工业物联网（IIoT）和智能制造的发展，PLC 设备的远程管理和云端控制将成为趋势。依托 CodeMeter 赋能的 CodeSys 加密技术，企业能够进一步提升工业控制系统的安全性、稳定性及合规性，为数字化转型提供强有力的安全保障。
关键词：CodeSys加密；PLC加密；PLC设备保护；
